Saddle Powerbox Para Montura Armónica NYX-101 PegasusAstro

Pegasus Astro Sillín Powerbox para NYX-101

El Saddle Powerbox tiene funcionalidades cercanas al Pocket Powerbox Advance y se puede colocar directamente en la montura NYX-101 de Pegasus Astro u otras monturas del mercado.

Lista de características

4 tomas de corriente de 12 V DC para su equipo. (Un solo canal para activar/desactivar las cuatro salidas mediante software)

10 amperios (120 W) de corriente distribuida total

Concentrador USB3 con alimentación integrado (2 puertos USB3 y 2 puertos USB2 disponibles (los puertos USB3 son compatibles con dispositivos USB2)

1 x puerto USB de alimentación (hasta 3 amperios) – adecuado para alimentación Raspberry PI 3/4

Sensor de temperatura y humedad ambiente incorporado

2 canales con PWM para calentadores de rocío – salidas de 5,5/2,1 mm (ajustar los niveles de potencia mediante software). Se incluye un par de adaptadores de cable de DC 5,5/2,1 mm -> RCA.

Sintonización automática de canales del calentador de rocío

Medidor de potencia, corriente y voltaje de entrada.

Protección de polaridad inversa

Funcionamiento independiente o controlado por USB/PC desde el primer momento

Silla Losmandy y Vixen

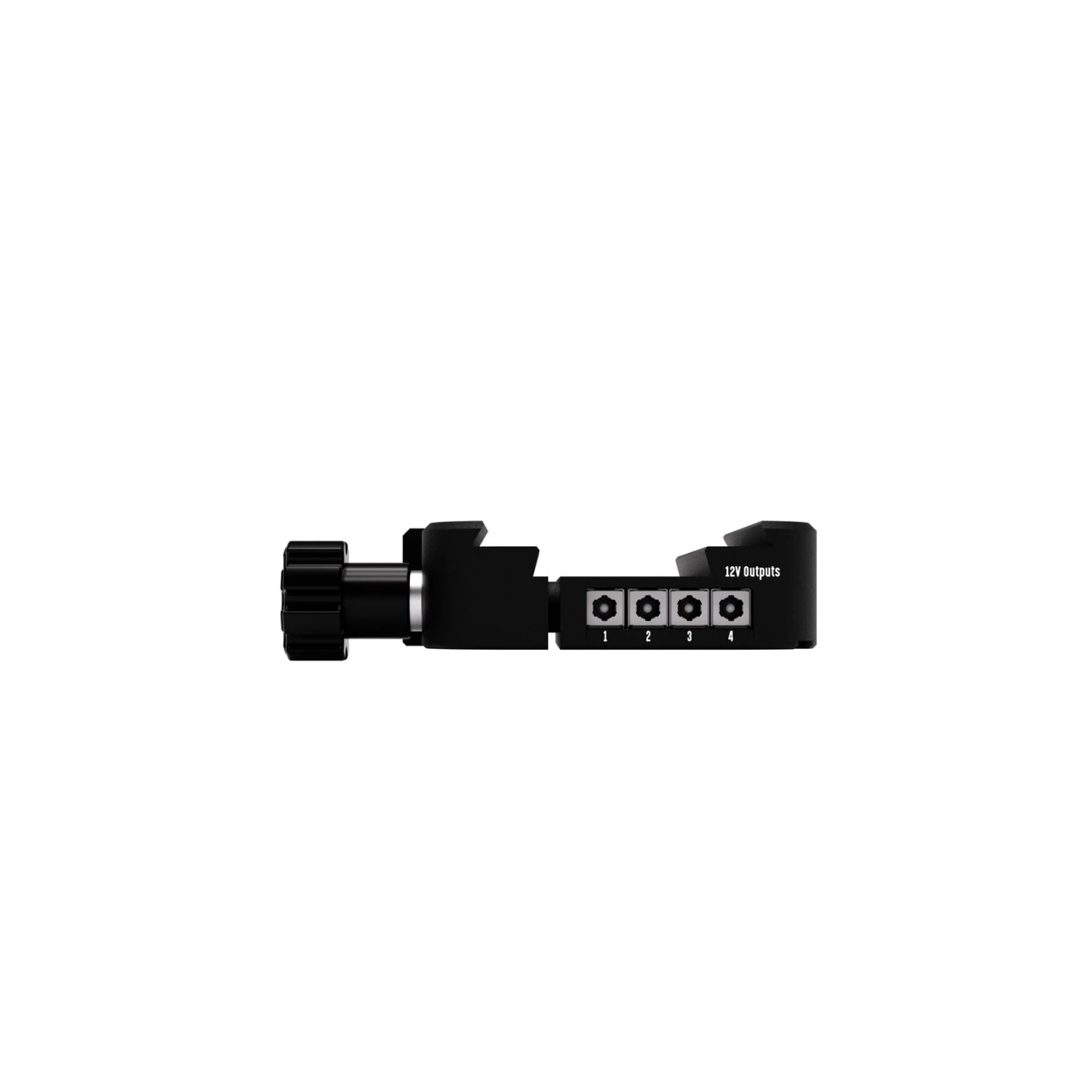

4 tomas de corriente de 12 V CC

Un potente transistor MOSFET proporciona «jugo eléctrico» a su valioso equipo. Suministro de electricidad 4 salidas. Puede encender/apagar todas las salidas de 12 V (no individualmente).

Este único canal puede proporcionar hasta 10 amperios de corriente a todos los puertos. La corriente se comparte entre los 4 puertos de 12 V.

Sensores integrados

Un voltímetro preciso mide y muestra en tiempo real su voltaje de entrada. Si la entrada es superior a 14,5 V, la alimentación se corta instantáneamente para proteger su equipo.

Un amperímetro colocado después de la entrada de CC informa la corriente eléctrica total. Esto le permite monitorear fácilmente el consumo de energía general y detallado de su equipo. La caja de alimentación ha sido diseñada para generar hasta 10 amperios de corriente eléctrica. Tenga en cuenta que una configuración astrofotográfica habitual en un patio trasero requiere de 5 a 7 amperios.

Un sensor de temperatura y humedad relativa mide e informa los valores ambientales actuales.

2 x salidas del calentador de rocío

Dos salidas de calentador de rocío le permiten controlar con precisión la salida de sus calentadores. La función de rocío automático puede controlar automáticamente la intensidad de los calentadores consultando el sensor de temperatura y humedad incorporado. En el paquete se incluye un par de adaptadores de cable de DC 5.5/2.1 -> RCA.

Concentrador USB3 integrado: 2 puertos USB3 y 2 puertos USB2

Un concentrador USB3 con alimentación en la parte posterior del dispositivo proporciona:

2 x puertos USB3 SuperSpeed ​​(compatibles con versiones anteriores a USB2)

2 puertos USB2 de alta velocidad

Los concentradores SuperSpeed ​​funcionan en paralelo con el controlador USB 2.0, por lo que las transferencias de datos SuperSpeed ​​de 5 Gbps no se ven afectadas por el tráfico USB 2.0 más lento.

El puerto USB3 1 proporciona hasta 3 amperios de corriente. Puede conectar cualquier dispositivo que requiera 5 VEg, un Raspberry PI 3/4 o un Intel Compute Stick M3/M5 puede recibir energía desde este puerto específico.

Discos opcionales para monturas de terceros

El sillín Powerbox se puede colocar directamente en el soporte NYX-101. Para otro tipo de monturas se requiere un disco extra. Actualmente, el Powerbox Saddle admite los siguientes soportes:

El disco «PEG-PUCK-AM5» se puede utilizar para fijar el sillín Powerbox al soporte ZWO-AM5.

El disco «PEG-PUCK-EQ6R» se puede utilizar para fijar el sillín Powerbox a los soportes Skywatcher NEQ6 y EQ6-R.

El disco «PEG-PUCK-RST» se puede utilizar para fijar el sillín Powerbox a los soportes RST 135 y RST 300.

Otras características clave

Funcionamiento independiente «listo para usar»
Saddle Powerbox puede funcionar «listo para usar» como un dispositivo independiente. Simplemente conecte los cables, configure la funcionalidad «autodew» y cada vez que inicie el dispositivo, recuperará su configuración. Por lo tanto, si no le gusta conectarse a una PC cada vez, no es necesario. ¡Simple como eso!

Salidas PWM de ciclo de trabajo de dos canales.
Dos salidas de modulación de ancho de pulso (PWM) son capaces de proporcionar energía a sus calentadores de rocío «sedientos». No más humedad que ensucie su equipo y destruya sus noches despejadas. Estos enchufes se pueden controlar de forma remota desde su computadora portátil utilizando el software suministrado.

Ajuste automático de PWM (salidas de rocío)
El controlador puede ajustar automáticamente los niveles de potencia del calentador consultando la lectura del punto de rocío del sensor ambiental. Simplemente haga clic en «Auto» y deje que Saddle Powerbox decida si es hora de encender y ajustar con precisión el nivel de sus calentadores de rocío.

Indicaciones LED para estados de alimentación y fallos.
El LED puede parpadear en patrones para advertirle sobre problemas importantes de alimentación (por ejemplo, sobrevoltaje o subvoltaje). Además, la luz se puede apagar mediante el software. El LED es muy tenue, pero en caso de que no te guste, puedes apagarlo mediante el software.

Protección contra polaridad inversa
El sillín Powerbox ha sido diseñado con una protección contra polaridad inversa. ¡Definitivamente le salvará la noche si accidentalmente conecta la fuente de alimentación principal en polaridad inversa!

Un perro guardián de hardware
Un perro guardián de hardware reinicia el dispositivo si por algún motivo no hay respuesta del controlador durante dos segundos. Una característica interesante en el improbable caso de que el controlador se congele, cuando tienes un observatorio remoto y necesitas estar seguro de que todo funciona como se espera.

Firmware actualizable
El firmware del dispositivo se puede actualizar para admitir funciones futuras y correcciones de errores.

Soporte de Losmandy y Vixen Style

Un robusto soporte de aluminio CNC de alta calidad alberga la electrónica del Powerbox. El sillín acepta barras de cola de milano Vixen y Losmandy.

Hay dos perillas independientes que le permiten bloquear su telescopio en el sillín.

Apoyado por

ASCOM 6
Saddle Powerbox es totalmente compatible con ASCOM6. En combinación con el programa principal de Pegasus Astro que actúa como servidor, puede utilizar los últimos controladores ASCOM 6.5 suministrados por Pegasus Astro para:

Informar la configuración ambiental al software compatible (por ejemplo, Sequence Generator Pro / MaximDL) (ASCOM ObservingConditions)

Encender/apagar salidas de 12 V, salida ajustable, sintonizar calentadores de rocío. (Conmutadores ASCOM)

INDI
Saddle Powerbox es totalmente compatible con INDI, combínelo con Stellarmate o cualquier otro dispositivo que pueda usar INDILib.

Unity Platform
Unity Platform es la aplicación completa de Pegasus Astro. Su objetivo es proporcionar una aplicación sólida y moderna que admita productos actuales y futuros bajo un mismo techo.

Esta moderna interfaz permite el control total de todos los dispositivos Pegasus Astro. Además, una API REST JSON ayuda a los desarrolladores de software de terceros a interactuar con sus productos.

A medida que desarrollan continuamente sus aplicaciones, basándose en los comentarios de los clientes, se agregarán muchas funciones innovadoras en las próximas versiones.

Tensión de alimentación :	12 V – 13,8 V CC (protegido contra polaridad inversa)
Conector de entrada de alimentación :	CC 5,5/2,1 mm
Corriente máxima de salida :	10 A
Conectividad :	¿USB3? Conector USB tipo B
4 salidas de 12 V :	Corriente máxima 10 amperios en total, punta positiva de 5,5/2,1 mm, encendido/apagado controlado por software para todos los puertos
Salidas PWM de 2 canales x 12 V :	Corriente máxima 4 A cada uno, punta positiva de 5,5/2,1 mm, modulación de ancho de pulso (adecuado para calentadores de rocío), control de software para ciclo de trabajo %/OFF
Sensor de temperatura y humedad incorporado :	Lecturas de humedad del 0 al 100 % con una precisión del 2 al 5 %, lecturas de temperatura de -40 a 80 °C con una precisión de ±0,5 °C
Hub USB3 con alimentación integrada :	2 puertos USB3 y 2 puertos USB2 disponibles
Puerto USB de alimentación 1 :	hasta 3 A, por lo que es adecuado para Raspberry PI 3/4
Voltímetro :	Medidas 5 – 15 V

Se entrega:

1x caja de alimentación para sillín
2x cables DC 5,5/2,1 mm macho a RCA hembra (15 cm)
4x cable DC 5,5/2,1 mm macho a DC 5,5/2,1 mm macho (2x 0,5 m y 2x 1,0 m)

1x cable USB3.0 tipo B (1,8m)
