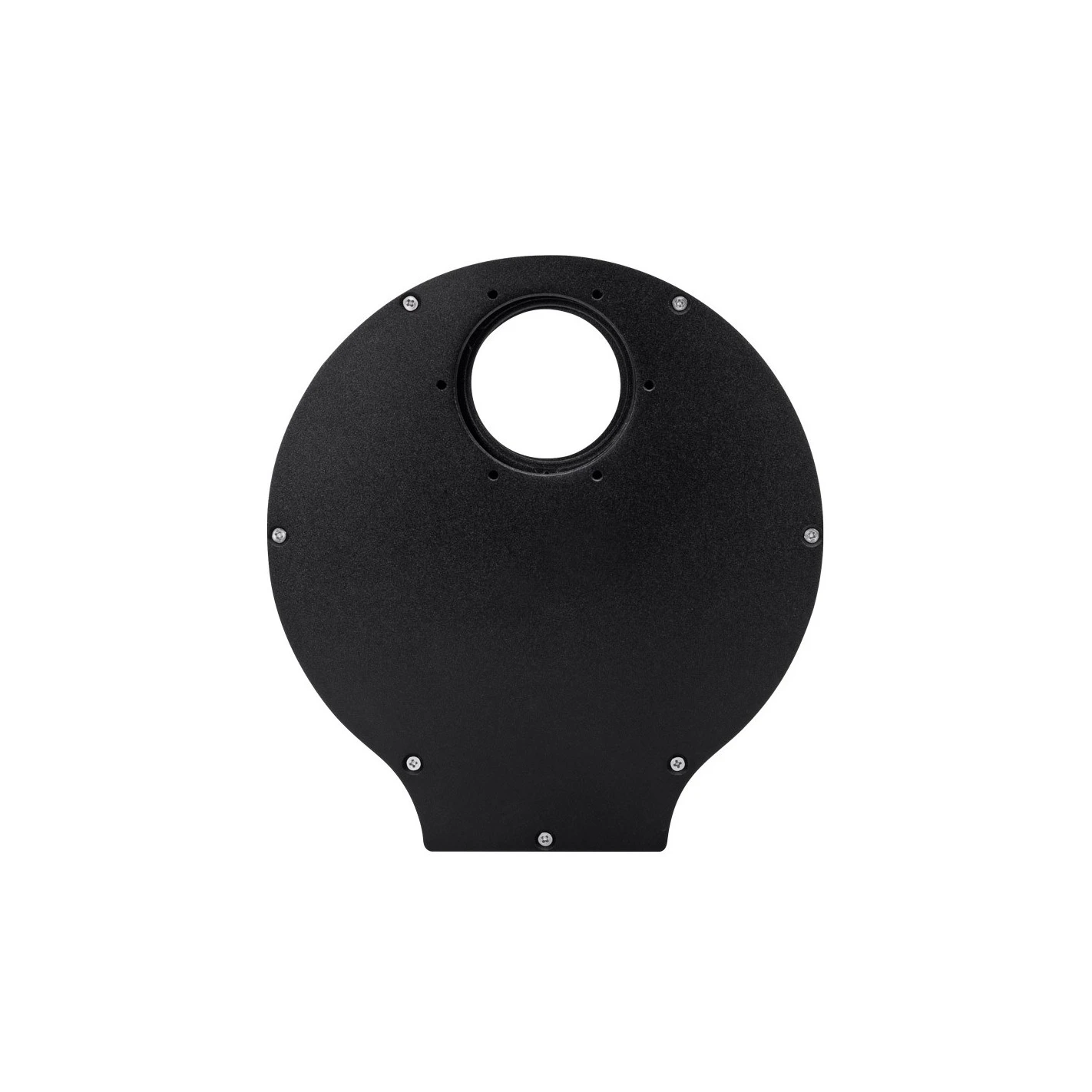

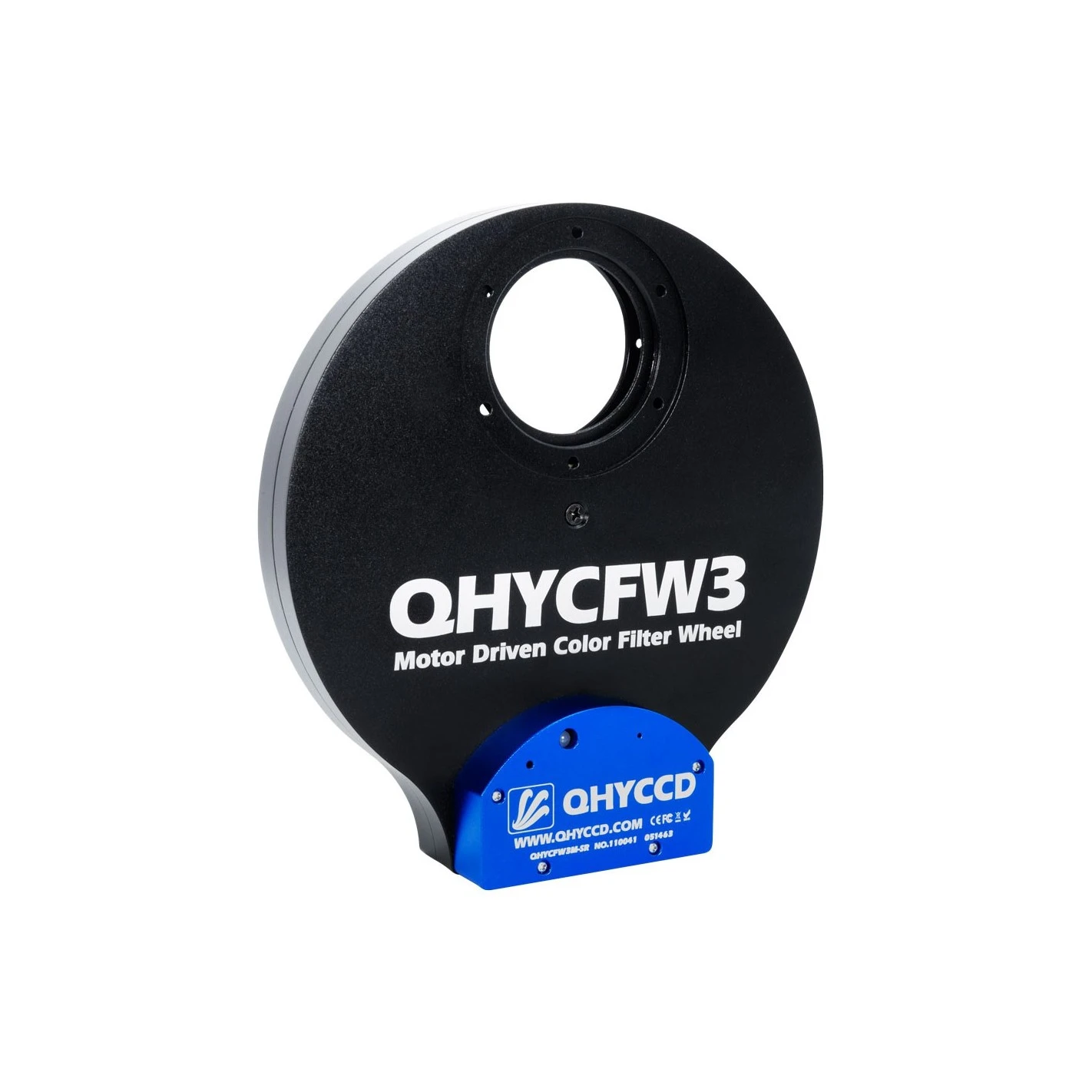

Rueda Portafiltros QHY CFW3 Mediana Estándar 5 Posiciones Filtros 2″ O 50mm Sin Montar

Rueda portafiltros QHY CFW3 Mediana Estándar 5 posiciones filtros 2″ o 50mm sin montar

Se ha mejorado la compatibilidad de la rueda de filtros de color QHYCFW3. El producto original sólo se puede utilizar para fijar filtros montados de 1,25 pulgadas, mientras que la versión actualizada se puede fijar con filtros no montados de 31 mm a través de los nuevos orificios para tornillos añadidos.

Motor superfino y cerrado

QHYCCD ha seleccionado un motor paso a paso híbrido ultrafino de alta calidad para este diseño de rueda de filtros. En comparación con el motor paso a paso PM utilizado en muchas ruedas de filtro, el motor paso a paso híbrido tiene una mayor precisión, menor ángulo de paso, y es más caro. El motor está encerrado para evitar que entre polvo en su interior, lo que mejora su fiabilidad y su vida útil. La dirección de rotación del filtro se puede invertir: El carrusel del filtro se puede girar en sentido horario o antihorario para completar la rotación rápidamente, lo cual es muy conveniente.

El cuerpo principal del QHYCFW3 está cortado de una sola pieza de aluminio por una máquina CNC de precisión.  La artesanía y el acabado son exquisitos.  Cuando sostenga el pequeño diseño, ¡no querrá soltarlo!

Sin holguras, posicionamiento de precisión

En cuanto a la evolución de la unidad de motor, las ruedas de filtro utiliza una unidad de engranaje, mientras que esta rueda de filtro de 3 ª generación utiliza una unidad de fricción que con cero juego. También posiciona y detiene con alta precisión

Dos modos de control: Puerto QHYCFW de 4 pines y Puerto USB

Hay un botón interruptor en el QHYCFW3. El interruptor del puerto serie permite cambiar rápidamente entre el modo de comunicación serie y el modo de comunicación USB.

QHYCFW3 admite dos modos de zócalo. Uno es el zócalo QHYCFW de 4PIN. Si tu cámara QHYCCD tiene la toma de 4PIN puedes conectarla directamente con QHYCFW3. La toma de 4PIN tiene una alimentación de 12V. Así que no necesita ninguna fuente de alimentación adicional.

Si no tienes cámara QHYCCD o la cámara no tiene toma QHYCFW de 4PIN. Puede utilizar la toma USB para conectar con el ordenador.  Anda el QHYCFW3 puede ser alimentado y controlado con el puerto USB.  Tenga en cuenta que la corriente requerida al utilizar el cable USB es superior (780mA) a la que puede suministrar el puerto USB2.0 y algunos ordenadores limitan la corriente a 500mA. En este caso, el QHYCFW3 puede tomar la corriente del puerto QHYCFW (el puerto RJ11 de 6PIN del QHYCFW3) y se necesita un cable de 12V a RJ11 para alimentar el QHYCFW2. Cuando uses este método. El consumo de corriente del cable USB se reducirá a menos de 100mA cuando el motor gire.  (* El cable de 12V a RJ11 está en la lista de artículos estándar después de 2019.4).

Cámaras de la serie «A» con ruedas de filtro: Las cámaras QHY90A, QHY16200A, QHY695A/814A son sistemas de cámara «Todo en uno» que incluyen ruedas de filtro.

La QHY90A tiene una rueda de 7 posiciones para filtros de 36 mm sin montar.

La QHY16200A tiene una rueda de 5 o 7 posiciones que admite filtros montados de 2″ y filtros sin montar de 50 mm.

El QHY695A/814A tiene una rueda de 7 posiciones para filtros sin montar de 36 mm, o una rueda de 8 posiciones para filtros montados de 1,25″.

Pequeña, Mediana Grande, Extra Grande

Existen cuatro versiones de la rueda filtrante QHYCFW3 de 3ª generación: QHYCFW3XL (tamaño extragrande), QHYCFW3L (tamaño grande), QHYCFW3M (tamaño mediano) y QHYCFW3S (tamaño pequeño). Tanto la QHYCFW3M como la QHYCFW3S también están disponibles en versión estándar y versión fina. Para más detalles, consulte la página de especificaciones.

QHYCFW3S: tamaño pequeño. El QHYCFW3S admite un carrusel con siete filtros montados de 1,25 pulgadas o un carrusel con seis filtros sin montar de 36 mm. La versión fina del QHYCFW3 tiene un grosor de 15,5 mm y la versión estándar de 20,5 mm.

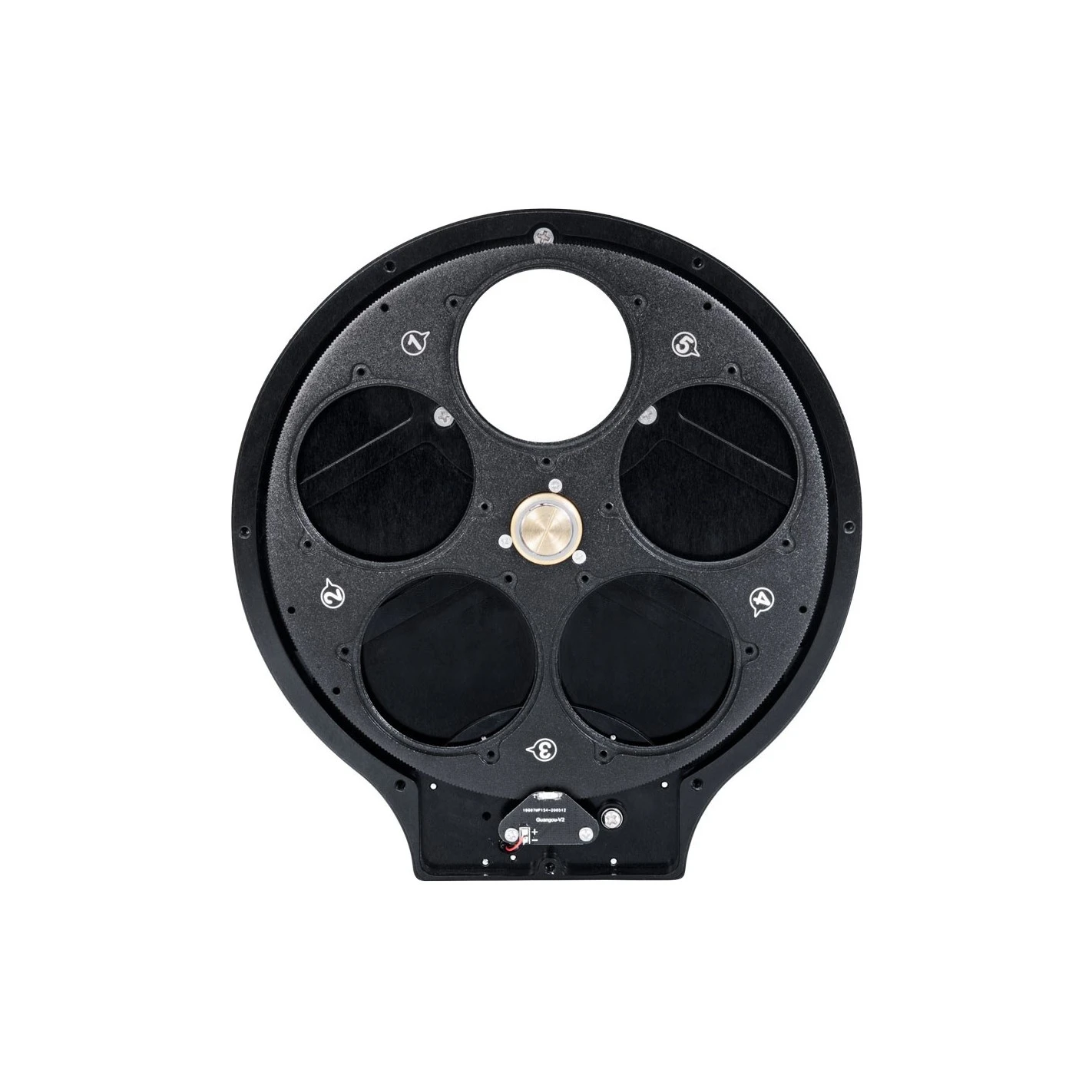

QHYCFW3M: Tamaño medio. La QHYCFW3M admite un carrusel con cinco filtros montados de 2 pulgadas o sin montar de 50 mm o un carrusel con siete filtros sin montar de 36 mm. La versión fina de esta rueda de filtros tiene un grosor de 17 mm y la versión estándar tiene un grosor de 20,5 mm.

QHYCFW3L y QHYCFW3XL: Tamaño grande y extragrande. La QHYCFW3L admite un carrusel con siete filtros de 2 pulgadas montados o de 50 mm sin montar. El QHYCFW3XL admite un carrusel con nueve filtros montados de 2 pulgadas o sin montar de 50 mm, o un carrusel con siete filtros cuadrados sin montar de 50 mm.

MODELO	GROSOR	CARRUSEL	LIMITACIÓN DE ALTURA DISPONIBLE (SE CONSIDERARÁ LA POSIBILIDAD DE DEJAR EL HUECO）	PESO
QHYCFW3XL	21.5 mm	9 posiciones 2″ (50mm )redondo 7 posiciones 50mm*50mm cuadrado	10 mm	1500g
QHYCFW3L	21.5 mm	7 posiciones 2″ (50mm )redondo	10 mm	911g

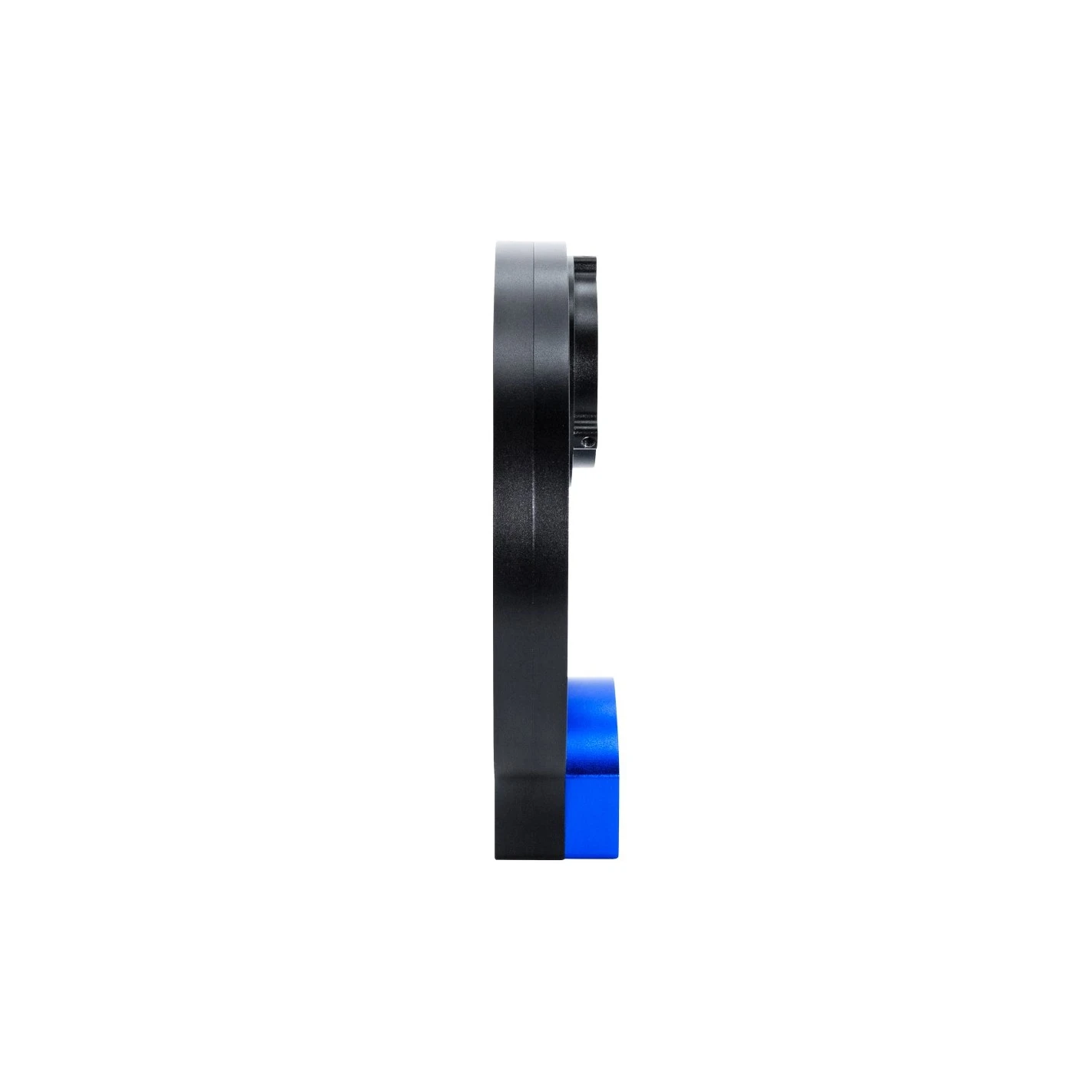

QHYCFW3M (estándar)	20.5 mm + 2 mm	5 posiciones 2″ (50mm) redondo	10 mm	728g
QHYCFW3M	17 mm + 2mm	7 posiciones 36mm no montado	5,5 mm	691g
QHYCFW3S (Standard)	20 mm + 4 mm	7 posiciones 1.25″, 31mm no montado	10 mm	446g
QHYCFW3S	15.5 mm + 4 mm	7 posiciones 1.25″, 31mm no montado	5,5 mm	419g
