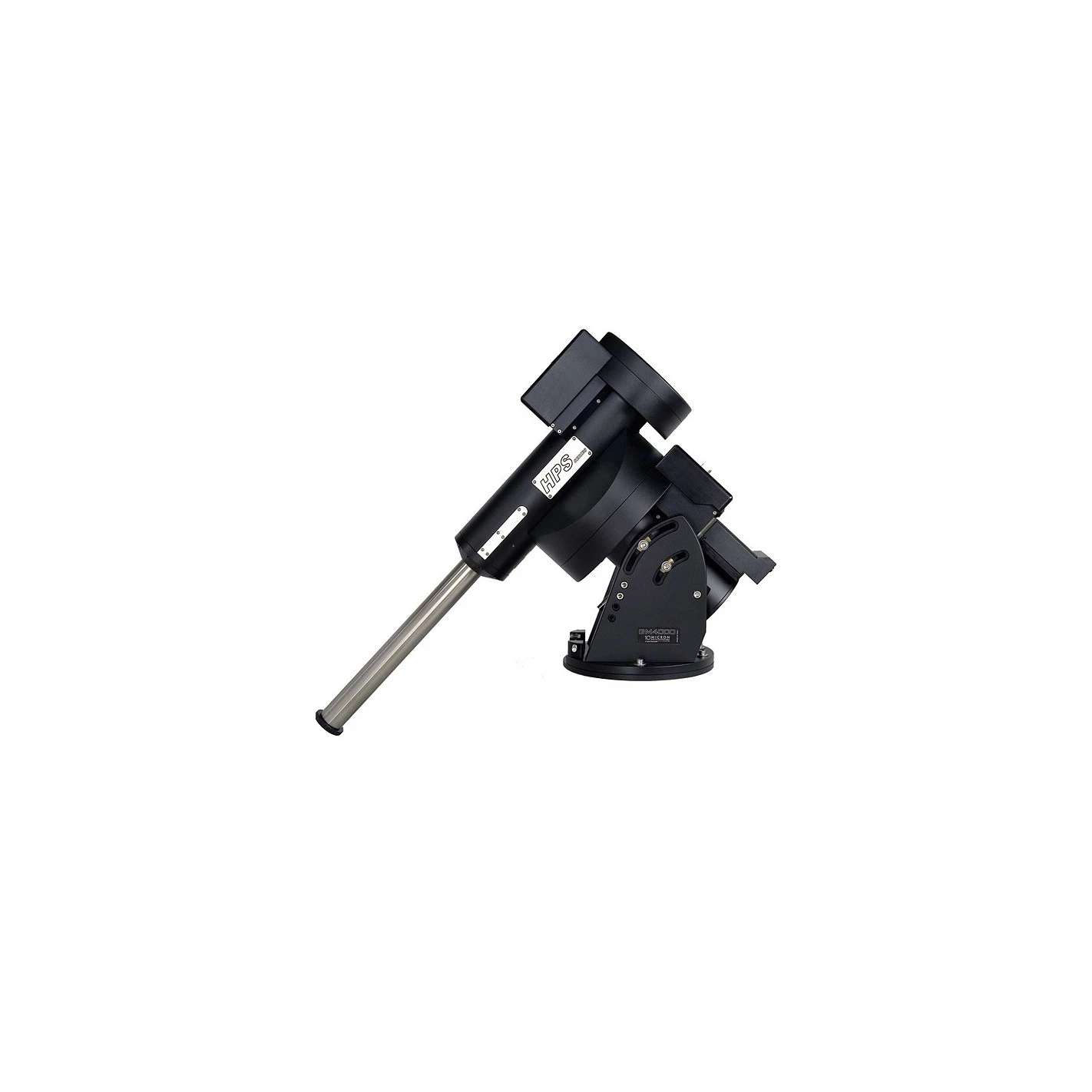

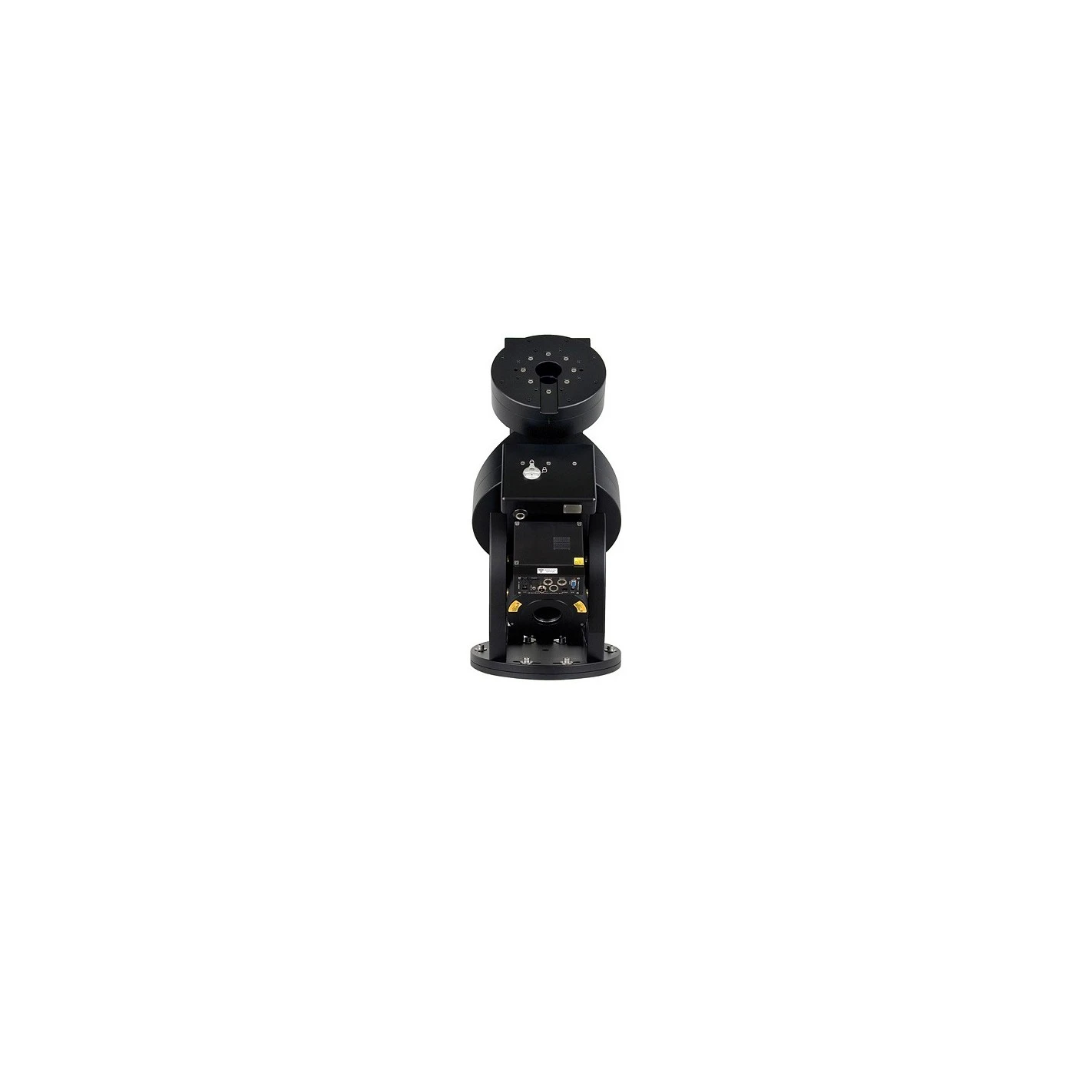

Montura 10Micron GM 4000 HPS II

Montura 10Micron GM 4000 HPS II

Las monturas 10MICRON HPS son monturas rápidas y de las más precisas del mercado pero con un tamaño menor que sus antecesoras QCI y diseñadas teniendo en mente la portabilidad. Las monturas 10MICRON HPS presentan una precisión equivalente a la de las monturas de tracción directa debido a que integran un sistema de encoders de alta precisión en sus ejes.

Las monturas 10MICRON GM4000 HPS II son de las monturas con mayor capacidad de carga que hay en el mercado, con 150kg (pese a que nuestros técnicos en Telescopiomania, no recomiendan pasar de los 125Kg) ideal para observatorios profesionales y con una relación calidad-precio excelente.

La montura 10MICRON GM4000 HPS II puede utilizarse con tubos de gran diámetro ofreciendo una capacidad de ir más allá del meridiona en 30º sin ningún tipo de problema. Y si se utiliza con tubos de diámetros más pequeños pues incluso puede pasar del Meridiano hasta el horizonte. Esta capacidad la hace especialmente adecuada para aplicaciones robóticas y para astrofotografía de larga exposición.

La montura 10MICRON GM4000 HPS II también ofrece una prestación muy elegante y es que todos los cables pueden pasar a través del eje polar de la montura. De esta forma, todos los cables de la CCD, enfocador, etc pueden pasar por el eje polar sin que queden colgando con el riesgo que ello conlleva de enredarse.

CARACTERÍSTICAS MECÁNICAS

• Máxima capacidad de carga: 150 kg de peso
• Óptimo de carga: 125 kg
• unidad de tecnología de posicionamiento de alta precisión y seguimiento
• Precisión de apuntado: <20 «
• La precisión de seguimiento de + / – 1 «- sin autoguiado adicional – gracias a los encoders directos incorporados en cada eje.
• Velocidad de respuesta: .5 ° / s – adecuado para el seguimiento por satélite
• Cable Central a través de la montura
• Libre de vibraciones de resonancia causada por oscilaciones de alta frecuencia, ya que no tiene ningún accionamiento directo
• Calor extremadamente bajo en comparación con un accionamiento directo, con lo que no se aprecia.

CARACTERÍSTICAS ELECTRÓNICAS

• Lleva electrónica Inteligente a bordo! Un procesador AMD trabaja con un sofisticado firmware de Linux, lo que permite funciones independientes que de otro modo debería están conectados a un PC
• Operable en modo autónomo (con el controlador de mano) o un PC
• Totalmente en red, interfaz LAN integrada, controlable a través de Internet
• Completamente pre-programable, la operación robótica es posible gracias a límites de movimiento, sensores de posición y accionado por control remoto, encendido / apagado
• Entrada de autoguiado por separado
• Se puede conectar un módulo GPS

ESPECIFICACIONES TÉCNICAS

Ejes DEC / AR

• Diámetro del eje RA de: 85 mm.
• Material de construcción: acero de aleación
• Diámetro del eje DEC de 80 mm.
• Material de construcción: acero de aleación
• Rodamientos de rodillos cónicos de diámetro: 130 mm múltiples
• El eje tiene agujeros de 60 y 65 mm para permitir la inserción de los cables de conexión para el control de las cámaras CCD, ruedas de filtros, concentradores eléctricos, etc.
• Sinfín de las coronas AR / DEC
• AR Ø 330 mm Bronce – 430 dientes
• DEC Ø 244 mm Bronce – 315 dientes
• Los engranajes del sinfín – Ø 32 mm de aleación de acero templado. Sistema de control de Backlash rectificado con automático de control



Sistema de control

• QCI SISTEMA DE CONTROL velocidad de Guía 0,5 x giro
• Velocidad de goto 10 °/s
• La precisión de seguimiento de ± 1″ típica sin PEC

Motores

• Motores AC servo sin escobillas FIS-24V
• Consumo de energía 1,5 A a velocidad sideral, 5 A. máx

Dimensiones

• Altura total (con eje polar inclinado 45°): unos 800 mm
• Ancho (diámetro de la placa base) 360 mm
• Longitud (sin eje de contrapeso): alrededor de 750 mm
