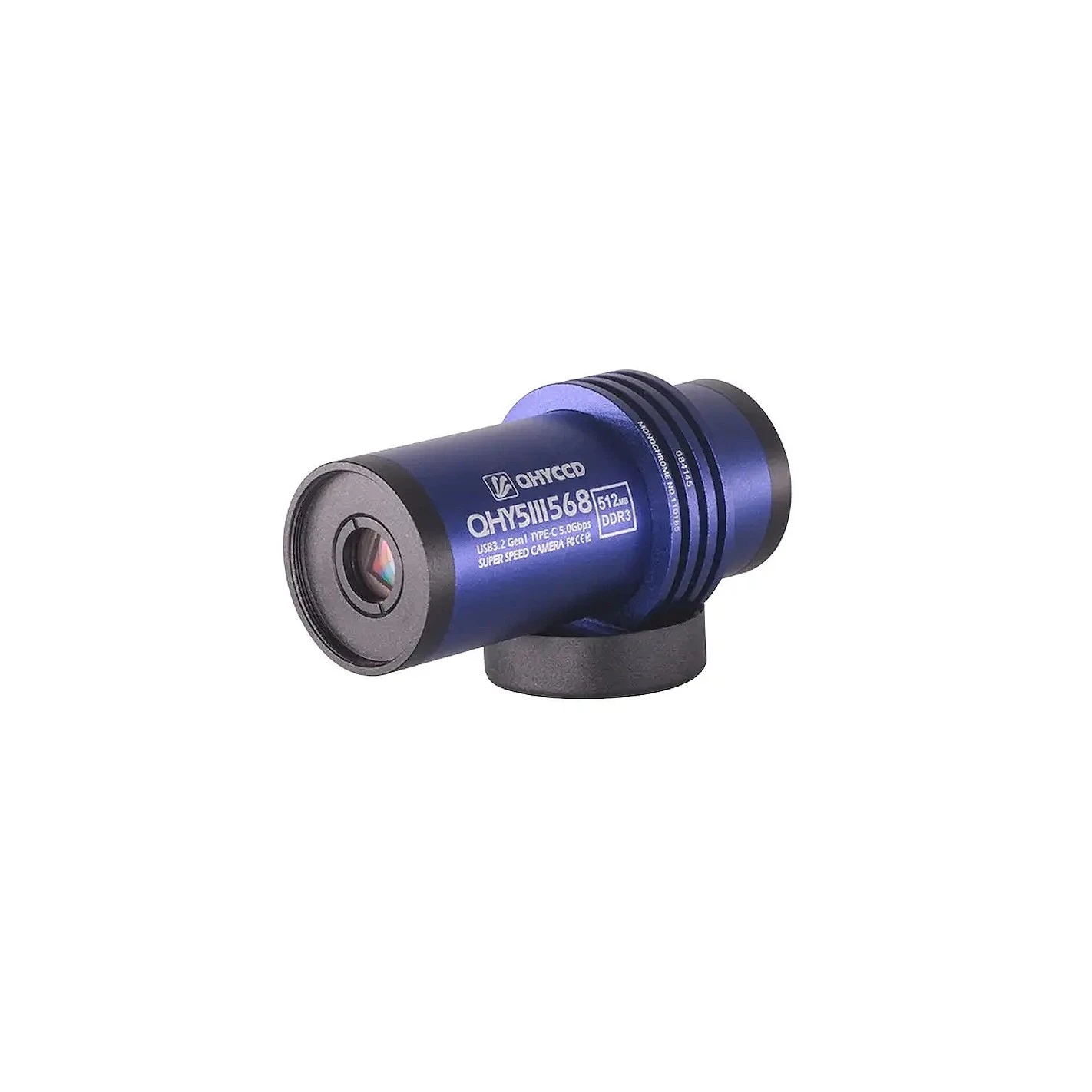

Cámara CMOS QHY Modelo QHY5III568M Monocroma

Nota: Para activar la función de agrupación de carga, seleccione «Modo de lectura: agrupación de FD 2 × 2» en lugar de la función de agrupación normal incluida en el software (tomando SharpCap, por ejemplo). Si está utilizando una versión en color, primero desactive la «Vista previa de Debayer».

BSI

Uno de los beneficios de la estructura CMOS retroiluminada es la mejora de la sensibilidad. En un sensor típico con iluminación frontal, los fotones del objetivo que ingresan a la capa fotosensible del sensor deben pasar primero a través del cableado metálico que está incrustado justo encima de la capa fotosensible. La estructura del cableado refleja algunos de los fotones y reduce la eficiencia del sensor.

En el sensor retroiluminado se permite que la luz entre en la superficie fotosensible desde el reverso. En este caso, la estructura de cableado integrada del sensor se encuentra debajo de la capa fotosensible. Como resultado, más fotones entrantes golpean la capa fotosensible y se generan y capturan más electrones en el pozo de píxeles. Esta relación entre la producción de fotones y electrones se llama eficiencia cuántica. Cuanto mayor sea la eficiencia cuántica, más eficiente será el sensor para convertir fotones en electrones y, por lo tanto, más sensible será para capturar una imagen de algo tenue.

Obturador global

A diferencia de la tecnología de obturador enrollable utilizada en la mayoría de las cámaras CMOS, un obturador global garantiza que el tiempo de exposición para toda el área de la imagen sea uniforme, comenzando y terminando exactamente al mismo tiempo. Este tipo de obturador es ideal para aplicaciones de alta precisión. Para objetos en movimiento a alta velocidad y agitación atmosférica, el obturador global puede generar imágenes sin distorsiones y lograr una alta calidad de imagen.

Binning FD (binning de hardware)

A diferencia de la mayoría de las cámaras CMOS, la cámara admite agrupación de dominio de carga (FD Binning), que es la verdadera agrupación de píxeles de hardware similar a las cámaras CCD.

En el pasado, sólo los sensores CCD eran capaces de realizar agrupaciones de hardware. La mayoría de las cámaras CMOS utilizaban agrupamiento digital, que se basaba en algoritmos de agrupamiento. La desventaja de este método de agrupamiento (usando el agrupamiento 2*2 como ejemplo) es que si bien la señal se amplifica 4 veces, también introduce el doble de ruido, lo que resulta en solo una duplicación de la relación señal-ruido. y luego la velocidad de fotogramas no se puede mejorar. Por el contrario, la combinación de hardware no amplifica el ruido adicional, lo que resulta en una mejora directa de 4 veces en la relación señal-ruido. Es más, la velocidad de fotogramas puede aumentar mucho incluso si la función ROI no está activada.

512MBDDR3

Las cámaras planetarias y de guía de la serie QHY5III (Ver. 2) están equipadas con un búfer de imagen DDR3 de 512 MB que puede reducir efectivamente la presión en la transmisión por computadora, una gran ayuda para la fotografía planetaria que a menudo requiere escribir una gran cantidad de datos en un período corto. de tiempo. Algunas cámaras de astrofotografía de cielo profundo que hay actualmente en el mercado sólo tienen 256 MB, por ejemplo.

En comparación, la memoria DDR3 de 512 MB de las nuevas cámaras de la serie 5III (Ver. 2) representa una mejora significativa.

Nuevo diseño frontal con mejor compatibilidad

Las cámaras de la serie QHY5III (Ver. 2) han adoptado un nuevo diseño frontal con mejor compatibilidad. Aquí solo tomamos como ejemplo la QHY5III200M, sin embargo, TODAS las cámaras V2 en el futuro comparten estas características.

El BFL de la cámara V2 es de solo 8 mm, lo que significa que puede comparar fácilmente una cámara V2 con su OAG. El adaptador superior básico incluye roscas de 1,25 pulgadas y aún puede usar su filtro de 1,25 pulgadas.

El cristal adaptador superior del V2 se puede cambiar fácilmente. Una de las ventajas de las gafas superiores intercambiables es que puedes usar un filtro incluso si usas Lens. Puede agregar un adaptador CS de 1,25 pulgadas para conectar lentes CS o agregar una segunda lente CS-C para lentes con montura C. Los dos adaptadores son todos accesorios estándar de las levas V2.

Por cierto, hay un adaptador de rueda de filtros de 1,25 pulgadas para conectar su cámara planetaria mono con la rueda de filtros QHYCFW3-S.

Interfaz USB 3.2 Gen1 tipo C

Todas las nuevas cámaras de la serie QHY5III (Ver.2) utilizan la interfaz USB3.2 Gen1 Type-C. En comparación con la interfaz USB3.0 Tipo B utilizada en la generación anterior, la interfaz Tipo C tiene una vida más larga y es más flexible.

Consejos: Se recomienda utilizar el cable de datos tipo C estándar oficial de QHYCCD. Dado que el mercado está inundado de una gran cantidad de cables tipo C de mala calidad, el uso ocasional puede provocar un mal funcionamiento de la cámara. Si utiliza su propio cable de repuesto, asegúrese de que sea un cable de alta calidad.

LED indicador

La nueva serie de cámaras QHY5III (Ver.2) está equipada con un indicador de estado en la parte posterior de la cámara. Si la cámara experimenta un estado anormal, la luz indicadora multicolor ayudará a determinar la situación con diferentes colores que indican diferentes condiciones. Durante el funcionamiento normal, esta luz indicadora está apagada, por lo que no hay que preocuparse de que la luz contamine la imagen.

Imágenes de muestra

Por Christopher Go, QHY5III568M + Stellarvue SV70 + Coronado SM60

Especificaciones

Modelo	QHY5III568M/C
Sensor de imagen	Sony IMX568
Monocolor/Color	Ambos disponibles
FSI/BSI	BSI
Tamaño del sensor	6,7 mm x 5,6 mm (tipo 1/1,8)
Tamaño de píxel	2,74 μm*2,74 μm
Área efectiva de píxeles	2472*2064
Píxeles efectivos	5,1 megapíxeles
Capacidad total del pozo	Resolución completa: 8,8ke- 2X2 FD Binning: 9,7ke-
Leer ruido	Resolución completa: 1,5e- a 2,3e- 2X2 FD Binning: 1,6e- a 2,7e-
ANUNCIO	12 bits (salida como 16 bits y 8 bits)
Búfer de imagen incorporado	Memoria DDR3 de 512 MB
Velocidades de fotogramas completos	64,9 fps a 8 bits, 34,5 fps a 16 bits
Tasas de fotogramas de retorno de la inversión (ROI)	1920X1080, 115,6FPS@8bit, 62,1FPS @16bit 800X600, 187,2FPS@8bit, 100,5FPS@16bit 480X480 , 221,2FPS@8bit, 118,5FPS@16bit2X2 FD Binning 1236X1032, 2 FPS a 8 bits, 142,5 FPS a 16 bits 800X600, 439,6 FPS @8 bits, 221,9 FPS @ 16 bits 480X480, 519,6 FPS @ 8 bits, 262,8 FPS @ 16 bits
Rango de tiempo de exposición	11μs-900seg
Tipo de persiana	Obturador global electrónico
Interfaz de computadora	USB3.0 tipo C
Puerto guía	Estilo ST-4 estándar
Interfaz del telescopio	1,25 pulgadas, con CS y C-Mount
Ventana óptica	Vidrio antirreflectante AR (5III568M） Filtro de corte IR (5III568C)
Filtro adicional	–
Longitud focal trasera	17 mm (con adaptador); 8 mm (sin adaptador)
Peso	80g
