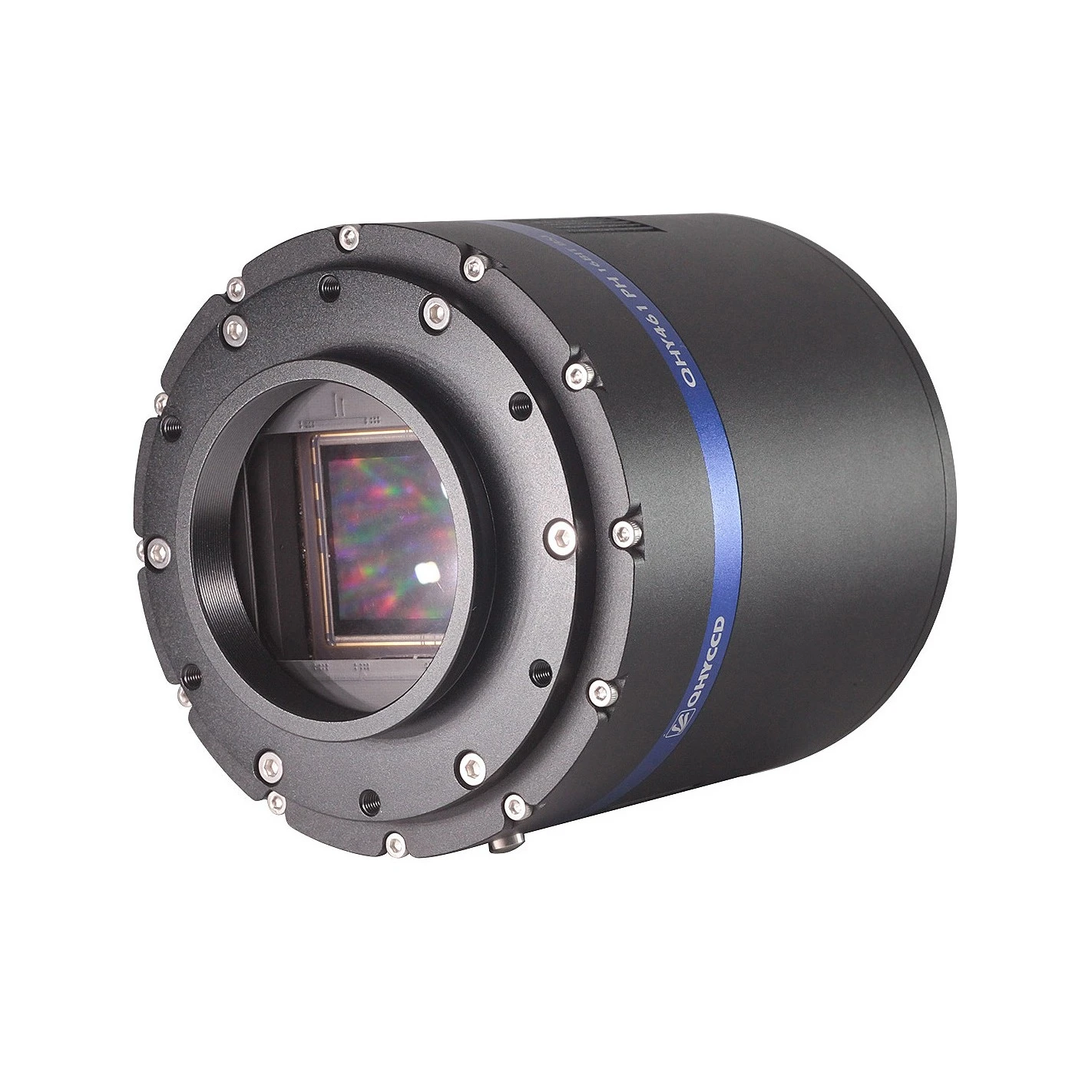

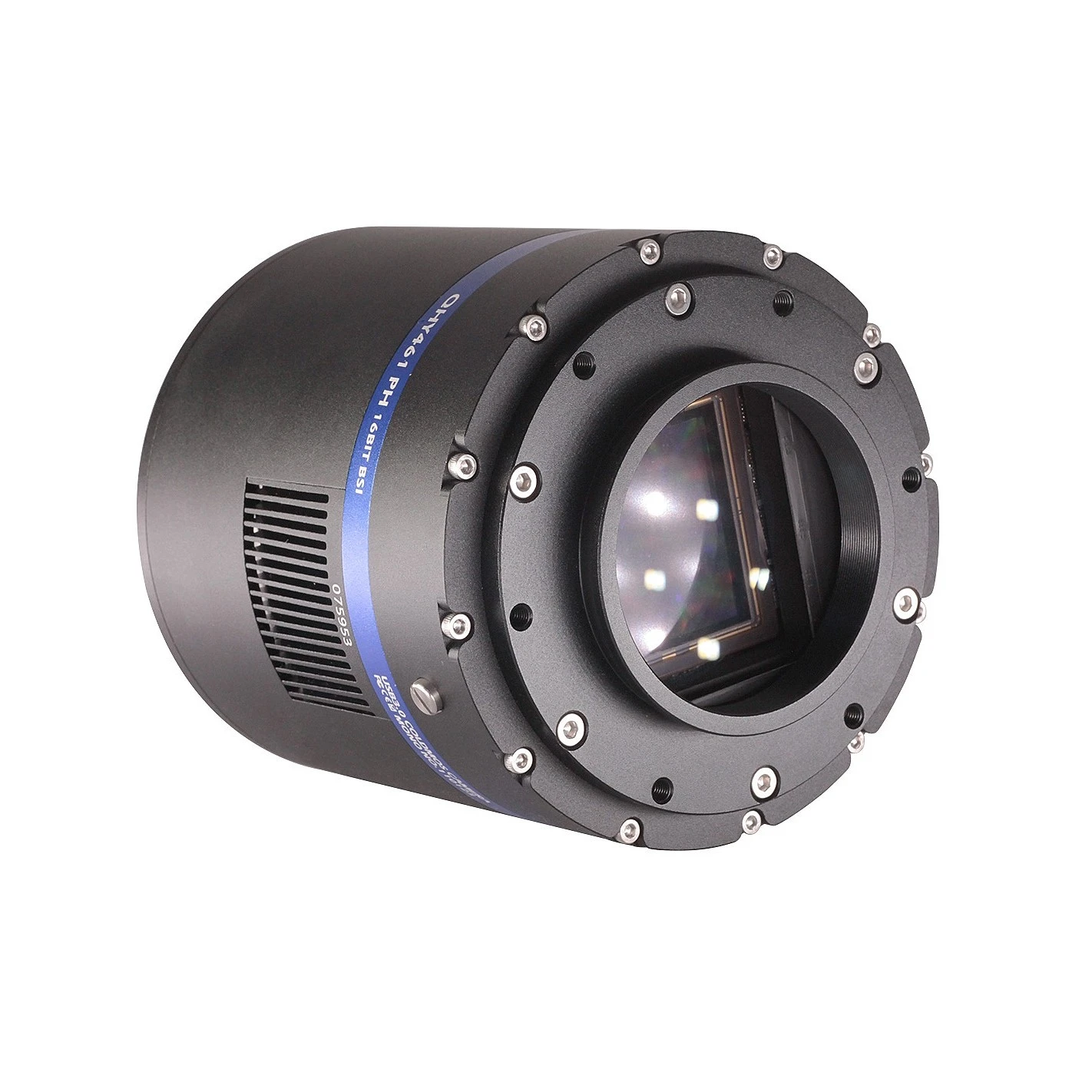

Cámara CMOS QHY Modelo QHY461M-PH

A/D nativo de 16 bits: El nuevo sensor de Sony tiene A/D nativo de 16 bits en el chip. La salida es de 16 bits reales con 65536 niveles. En comparación con los A/D de 12 y 14 bits, un A/D de 16 bits ofrece una mayor resolución de muestreo y la ganancia del sistema será inferior a 1e-/ADU sin ruido de error de muestreo y con un ruido de lectura muy bajo.

BSI: Una de las ventajas de la estructura CMOS retroiluminada es la mejora de la capacidad del pozo lleno. En el sensor retroiluminado, la luz entra en la superficie fotosensible por el reverso. En este caso, la estructura de cableado incrustada del sensor se encuentra por debajo de la capa fotosensible. Como resultado, más fotones inciden sobre la capa fotosensible y más electrones se generan y capturan en el pozo del píxel. Esta relación entre la producción de fotones y la de electrones se denomina eficiencia cuántica. Cuanto mayor es la eficiencia cuántica, más eficaz es el sensor a la hora de convertir fotones en electrones y, por tanto, más sensible es el sensor para capturar una imagen de algo tenue.

Datos RAW REALES: En la implementación DSLR hay una salida de imagen RAW, pero normalmente no es completamente RAW.  Algunas evidencias de reducción de ruido y eliminación de píxeles calientes son visibles en una inspección cercana.  Esto puede tener un efecto negativo en la imagen para la astronomía, como el efecto «devorador de estrellas».  Sin embargo, las cámaras QHY ofrecen una SALIDA DE IMAGEN RAW REAL y producen una imagen compuesta únicamente por la señal original, manteniendo así la máxima flexibilidad para los programas de procesamiento de imágenes astronómicas posteriores a la adquisición y otras aplicaciones de imágenes científicas.

Cero amplificación Glow: Es una cámara de brillo amplificador cero.

Refrigeración y control antihumedad: Además de la refrigeración TE de doble etapa, QHYCCD implementa tecnología propia en el hardware para controlar el ruido de la corriente oscura. La ventana óptica lleva incorporado un calentador de rocío y la cámara está protegida contra la condensación de humedad interna. Una placa calefactora eléctrica para la ventana de la cámara puede evitar la formación de rocío.

Tecnología de sellado: Basándose en casi 20 años de experiencia en el diseño de cámaras refrigeradas, la cámara refrigerada QHY ha implementado las soluciones de control de sellado. El propio sensor se mantiene seco con nuestro diseño de encaje de tubo de gel de silicona para el control de la humedad dentro de la cámara del sensor. Por cierto, no hay fugas de aceite.

Funciones avanzadas

Múltiples modos de lectura

Los modos de lectura múltiple son especiales para las cámaras QHY de 16 bits (QHY600/268/461/411).  Los diferentes modos de lectura tienen diferentes tiempos de controlador, etc., y dan como resultado un rendimiento diferente. Ver detalles en «Modos de Lectura Múltiple y Curvas».

Función de supresión del ruido térmico por cambio aleatorio

Es posible que algunos tipos de ruido térmico puedan cambiar con el tiempo en algunas cámaras CMOS retroiluminadas. Este ruido térmico tiene la característica de la posición fija del ruido térmico típico, pero el valor no está relacionado con el tiempo de exposición.  En su lugar, cada fotograma parece tener sus propias características.  Las QHY600/268/461/411 utilizan una innovadora tecnología de supresión que puede reducir significativamente el nivel aparente de dicho ruido.

Protección UVLO

UVLO（Under Voltage Locking) es proteger el dispositivo electrónico de daños causados por tensiones anormalmente bajas.

Nuestra experiencia cotidiana nos dice que la tensión de funcionamiento real de un dispositivo eléctrico no debe superar significativamente la tensión nominal, de lo contrario se dañará. En el caso de equipos de precisión como las cámaras, el trabajo a largo plazo con una tensión de entrada demasiado baja también puede ser perjudicial para la vida útil de la cámara, e incluso puede hacer que algunos dispositivos, como el gestor de alimentación, se quemen debido a la sobrecarga a largo plazo. En el controlador todo-en-uno y SDK después de la versión estable 2021.10.23, la cámara dará una advertencia cuando el voltaje de entrada de la cámara esté por debajo de 11V.

Optimización del tráfico USB para minimizar las bandas horizontales

Es un comportamiento común que un sensor CMOS contenga algunas bandas horizontales. Normalmente, el banding horizontal aleatorio puede eliminarse con el apilamiento de múltiples fotogramas, por lo que no afecta a la imagen final. Sin embargo, las bandas horizontales periódicas no se eliminan con el apilamiento, por lo que pueden aparecer en la imagen final. Ajustando el tráfico USB en modo Fotograma Único o Fotograma Vivo, se puede ajustar la frecuencia del controlador del sensor CMOS y se puede optimizar el banding horizontal que aparece en la imagen. Esta optimización es muy eficaz para eliminar el banding periódico en algunas condiciones.

Un típico Ruido Horizontal Periódico bajo ciertos valores de USB_TRAFFIC.

Después de ajustar el tráfico USB para evitar el ruido horizontal periódico.

Reinicia la cámara apagándola y encendiéndola

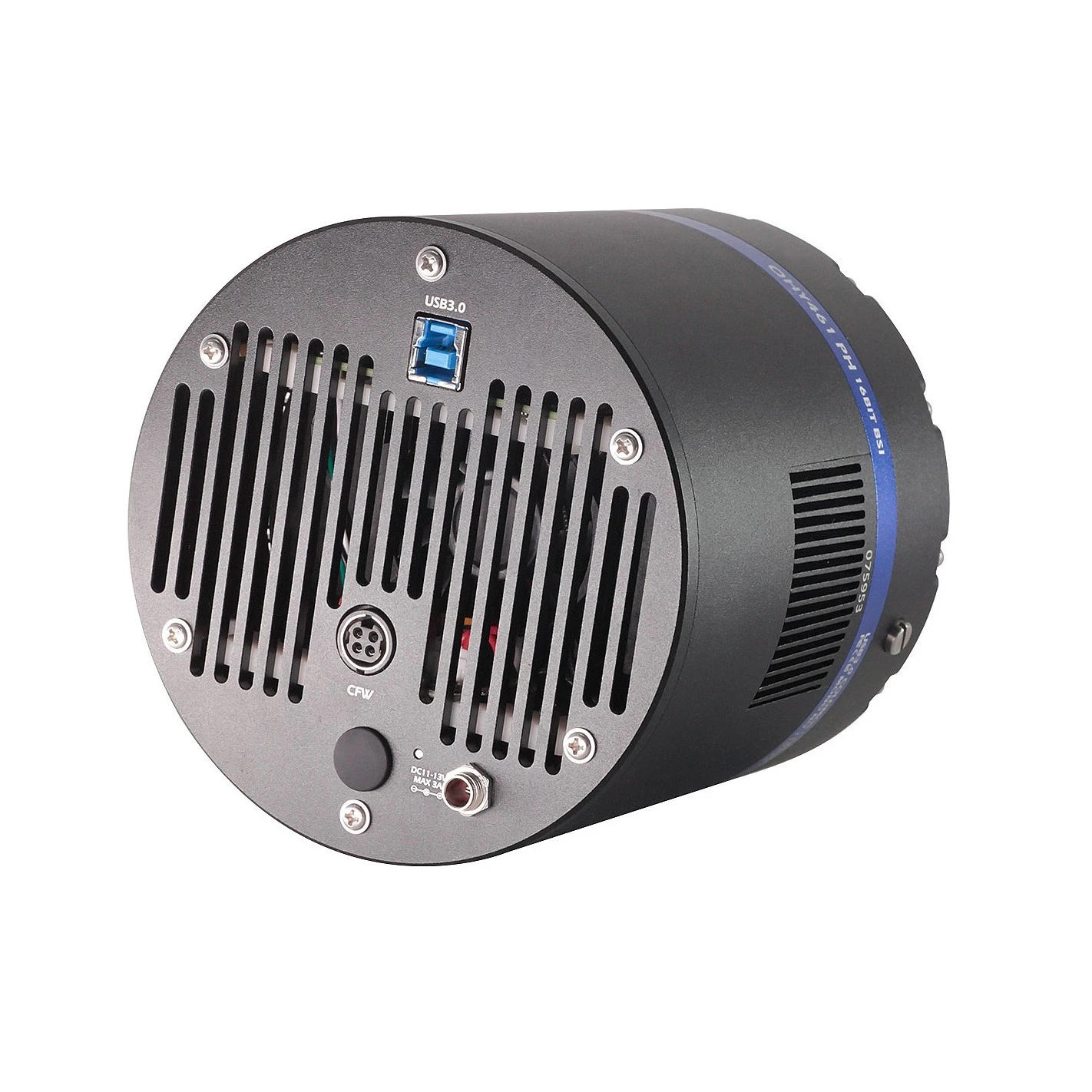

La cámara está diseñada para utilizar los +12V para reiniciarla sin desconectar y volver a conectar la interfaz USB. Esto significa que puede reiniciar la cámara simplemente apagando el +12V y encendiéndola de nuevo. Esta función es muy útil para controlar la cámara a distancia en un observatorio. Puedes utilizar una fuente de alimentación controlada a distancia para reiniciar la cámara. No es necesario tener en cuenta cómo volver a conectar el USB en caso de control remoto.

Especificaciones

Modelo	QHY461PH
Sensor CMOS	SONY IMX461
Mono/Color	Mono
FSI/BSI	BSI
Tamaño Píxel	3.76μm*3.76μm
Área efectiva del sensor (Píxeles)	11664*8748
Área total del sensor (Píxeles)	11760*8842 (incluidas área negra y área overscan)
Píxeles efectivos	102 Megapíxeles
Tamaño sensor	Formato medio (44mm*33mm)
A/D	Nativeo 16-bit (0-65535 escala de grises) A/D
Capacidad Full Well (1×1, 2×2, 3×3)	Mode estándar 50ke- / 200ke- / 450ke- Mode Full Well extendido 80ke- / 320ke- / 720ke-
Velocidad de captación	Resolución plena: 2.7FPS@8bit, 1.3FPS@16bit
Ruido de Lectura	1e- to 3.7e- (HGC Mode)
Corriente Oscura	0.003e-/píxel/sec @-20℃
Gama Tiempo de Exposición	50μs – 3600s
Ganancia recomendada*	26 (PH Modo, o Modo Full Well Extendido) 56 (Modo Alta Ganancia)
Control Amp	Amplificación Glow cero
Obturador	Obturador Electrónico Rolling
Interface Ordenador	USB3.0
Buffer de Imagen	1GB DDR3 Memoria Buffer
Sistema de enfriamiento	Enfriamiento TEC doble etapa: – Exposiciones largas (> 1 segundo) típicamente-35℃ bajo temperatura ambiente – Exposiciones cortas (< 1segundo) altas FPS, típicamente -30℃bajo temperatura ambiente（Temperatura test +20℃）
Tipo de Ventana Óptica	AR+AR Alta Calidad  Tratamiento Multi-Capa Anti-Reflejos
Inteface Telescopio	–
Back Focal longitud *Ver más: https://www.qhyccd.com/adapters/	32.5mm（±0.2）
Calentador Anti-Rocío	Sí
Sensor de Humedad	Sí
Actualización remota de Firmware/FPGA	Via puerto Camera USB
Peso	1850g

Curvas

Dimensiones mecánicas

Accesorios

Imágenes de usuario

IC 1396 Nebulosa de la Trompa del Elefante en paleta bicolor (recortada) Captura de Denis Salnikov con cámara QHY461 y telescopio AG Optical 14,5″ iDK.
