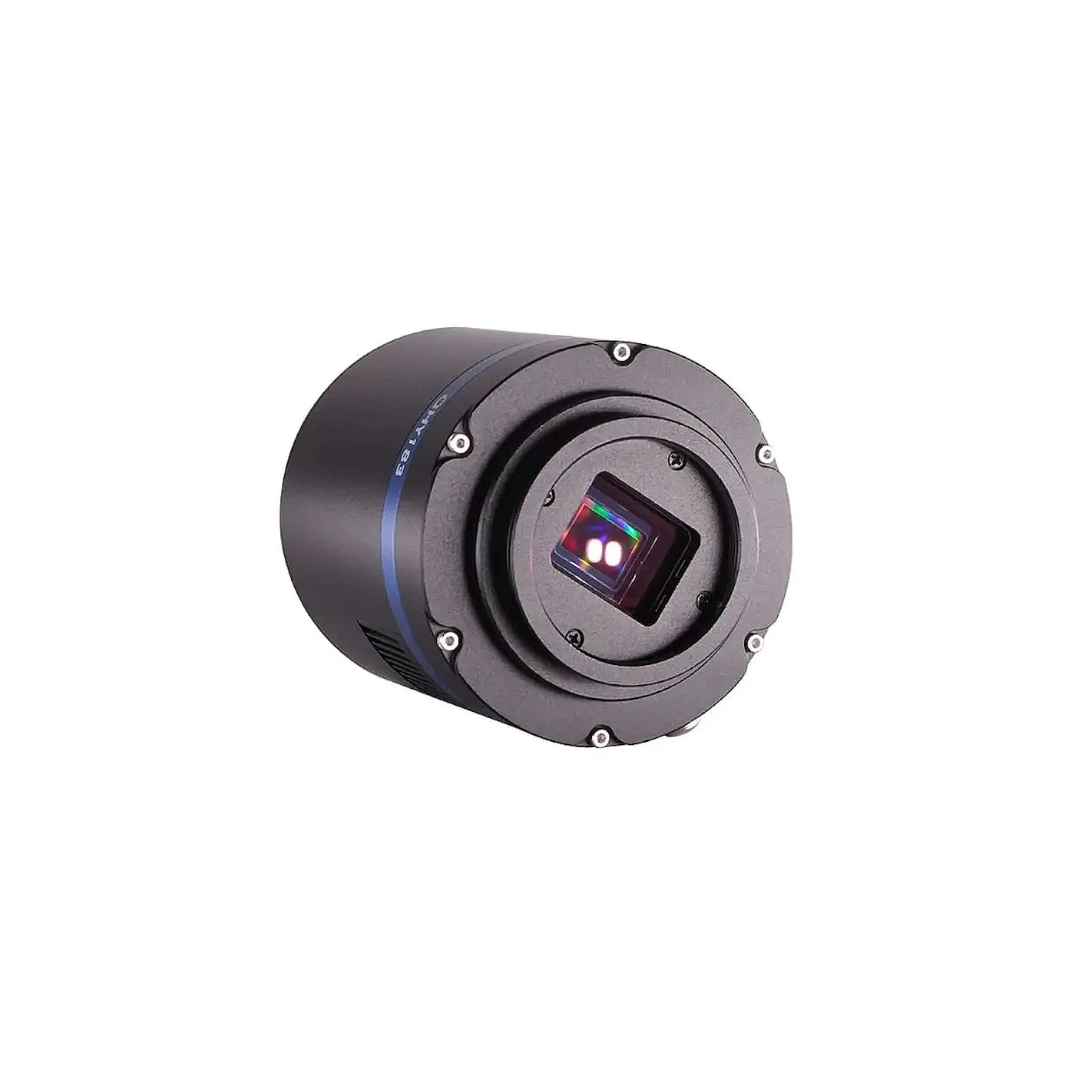

Cámara CMOS QHY Modelo QHY183C Color

Cámara QHY 183 Monocroma o a Color. ¡20mega pixels! Alta resolución con telescopios de no muy grandes.

La QHY183 es una cámara COLDMOS «back-illuminated», con 20 megapixels (mono o color). El tamaño de pixel es de 2.4um para obtener alta resolución con telescopios de tamaño modesto. Puede producer hasta 19 FPS a 20 Mpix. Cuenta con doble refrigeración TEC bajando la temperature entre 40º y 45º bajo ambiente. El ADC es de 10/10 bit, con salida de 8/12 bit y ruido de lectura de solo 1e-. Se conecta con el ordenador mediate USB 3.0 y los tiempos de exposición pueden ser desde 50usec hasta aproximadamente 1000 sec.

Buffer DDR 128MB

¡Para no perder ni un frame en las secuencias largas! Como el resto de cámaras de la familia Cooled Cmos QHYCCD, la QHY183 cuenta con image buffer 128MB DDRII, que resulta de gran ayuda para la transferencia de imágenes grandes y previene la pérdida de frames en las secuencias largas. Además ayuda a un funcionamiento más suave en ordenadores más lentos o con puerto USB 2.0. Este buffer también ayuda en aplicaciones con múltiples cámaras y evita problemas en la transferencia USB. Por ejemplo, se pueden utilizar 4 cámaras QHY183M en el mismo ordenador para crear una imagen LRGB.

Solución Anti-Humedad completa

QHY cuenta con más de 10 años de experiencia en el diseño de cámaras refrigeradas que le han permitido desarrollar una tecnología anti-humedad consistente en una cámara totalmente «air proof» con depósito de secante calentador de la ventana CMOS. Esta tecnología permite olvidarse del rocío en los sensores y en las ventanas ópticas, incluso en los ambientes más húmedos.

Características técnicas:

• Sensor: SONY IMX183 monocromo
• Píxeles efectivos: 5544*3694 20mg
• Tamaño de píxel: 2.4um * 2.4um
• Área efectiva: 13.3*8.9 Typical 1″
• QE: 84
• Velicidad de captura :
  • 20 megapíxeles 19FPS
  • 4K HD 31FPS
  • 12 megapíxeles 31FPS
• Output Bit: 10bit y 12bit
• Lectura: bajo 1e@alta ganancia2.7e @ganancia 0
• FullWell: 15000-16000e
• Tiempos de exposición: 50us – 3600 s
• Interfaz: USB 3.0
• Memoria DDR integrada: 128MB DDR
• TEC: 2.-etapas TEC con -40C bajo ambiente con temperatura normal
• Conexión eléctrica: 12V input con bloqueo, USB3.0, 4PIN QHYCFW, 6PIN RJ11. Puerto de control de rueda.
• Software: SharpCAP, EZCAP_QT, ASCOM Driver, WDM Driver, Live Video BroadCast Driver
• Peso: aprox 450g (con adaptador M42/0.75)

La cámara se entrega lista para ser utilizada:

---

Resulta fundamental entender el concepto de «ganancia unitaria» en las cámaras CMOS, y seleccionar una ganancia adecuada para la captura. La ganancia unitaria es la posición en que la ganancia es de 1e-/ADU; por debajo de este valor la ganancia excede 1e-/ADU y esto provoca ruido de muestreo. El valor de ganancia unitaria para la cámara es 10.

Las capturas de cielo profundo se pueden hacer de 2 maneras:

1. 1. 1. 1. 1. de la tradicional con exposiciones de larga duración, con baja ganancia para evitar que la imagen se sature, o
            2. utilizando «lucky imaging» con mayor ganancia para reducir el ruido, tanto de lectura como de muestreo.

Imágenes de muestra la cámara QHY183C

NGC6992 con QHY183C por Máximo Suarez

Colores de la Luna con QHY183C por Maximo Suarez

Configuración mecánica de la cámara

Puede instalar la cámara en diferentes telescopios y lentes con los distintos accesorios que ha desarrollado QHYCCD.
